一文看懂塑料IML、IMR、IMT工艺

文章作者: 发布时间:2018-08-22 文章来源: 阅读次数:1207

文章导读:

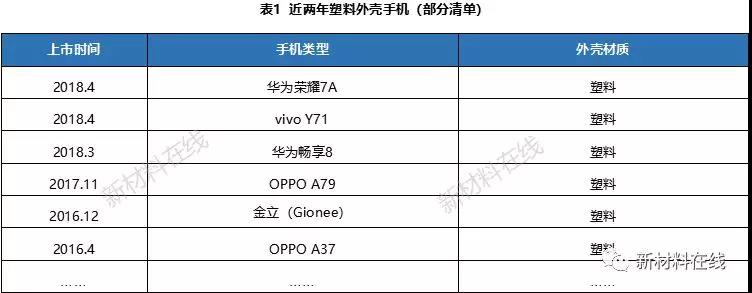

塑料材质的手机外壳因为成本低、对手机信号几乎无干扰,曾经一度成为主流,但后来逐步被金属所替代。然而,近两年来市场上出现了一批以华为、vivo为代表的塑料材质外壳的手机,那么塑料手机外壳会重回市场成为行业主流吗?让我们一起来探讨探讨吧!


塑料材质的手机外壳因为成本低、对手机信号几乎无干扰,曾经一度成为主流,但后来逐步被金属所替代。然而,近两年来市场上出现了一批以华为、vivo为代表的塑料材质外壳的手机,那么塑料手机外壳会重回市场成为行业主流吗?让我们一起来探讨探讨吧!

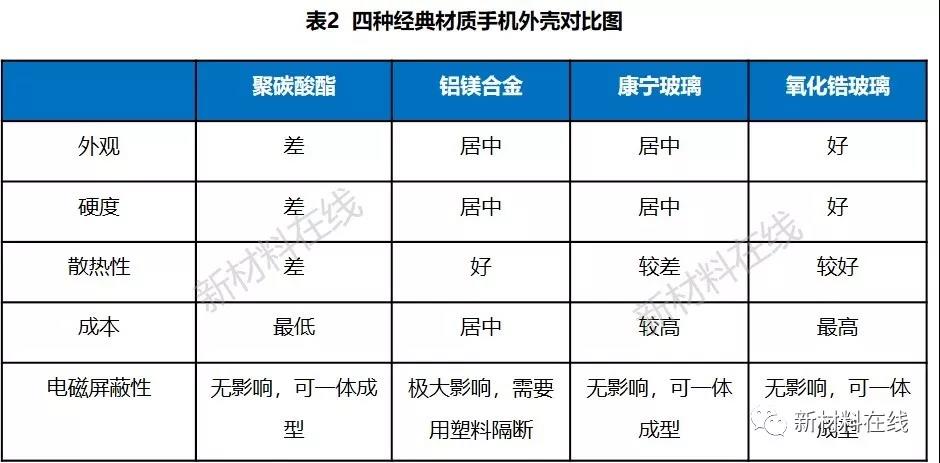

一、金属、玻璃、陶瓷、塑料材质外壳大PK



整体来看,塑料的聚碳酸酯手机外壳有着成本最低、对电磁没有干扰影响的优势,然而外观、硬度上与金属、玻璃、陶瓷外壳相比却又有一定的差距;金属材质的手机外壳各项指标都较好,但却对电磁屏蔽性极大;玻璃、陶瓷材质的外壳虽然外观、硬度上较好,但成本上却又是较高,也提升了手机产品的价格。



那么,未来哪种材质的手机外壳将成为主流?随着5G时代的来临,金属材质外壳手机外壳由于对电磁信号有一定的屏蔽效果,是否会被其他材质的外壳所取代?伴随着消费升级趋势的到来,人们对手机色彩、纹理等外观的要求逐渐增加,易于加工的外壳材质是否会成为主流……



本文将从手机塑料外壳的加工工艺角度带大家一起讨论手机塑料外壳的新动态新进展,共同探讨手机外壳行业未来方向!



二、塑料手机外壳传统生产工艺

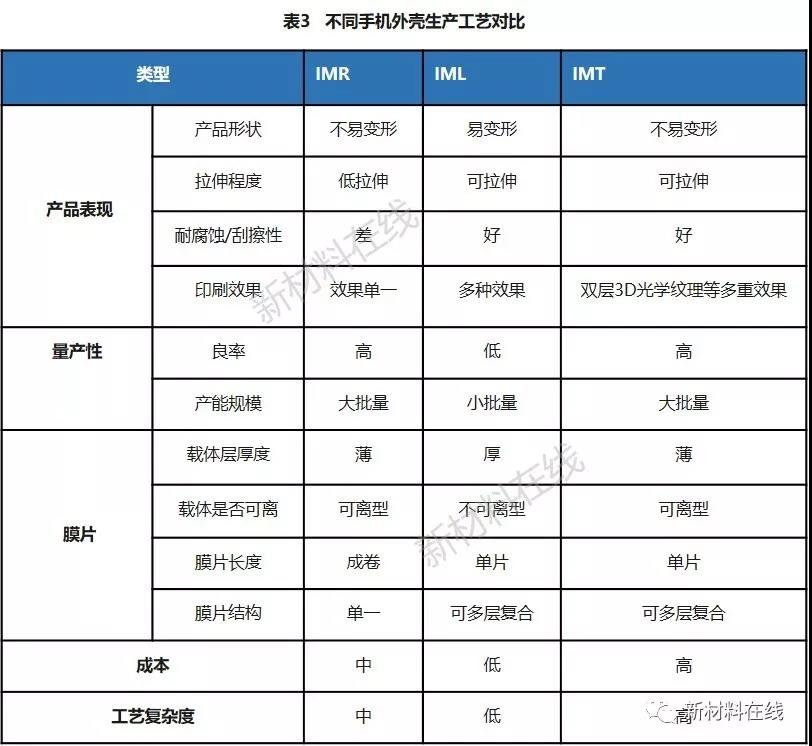

手机塑料外壳主流生产工艺有IML、IMR、IMT三大类,各种不同工艺各具优势。IMR工艺产品整体上流程较短,成本较低,产品量产性也较高;IML工艺产品相对于IMR而言,具有较多的产品表现效果,可拉伸性也较好,但较难大批量生产;IMT工艺产品效果最多,也可大批量生产,但成本较高,工艺流程也较长。



1. IMR

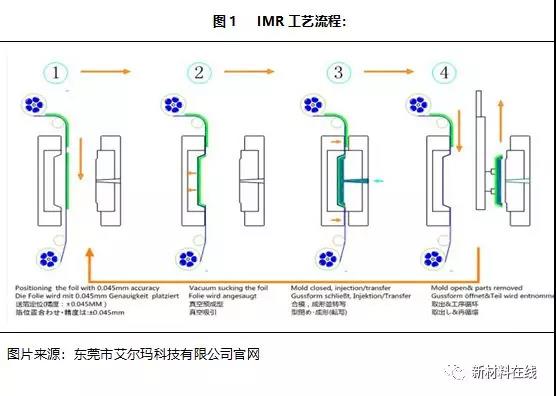

IMR(IMR全称为In-MouldDecoration by Roller)中文名模内装饰技术,是将装饰图案及功能性图案通过高精度印刷机印刷在箔膜上,通过高精密送箔装置将箔送入专用成型模具内进行精确定位后,透过射出塑胶原料的高温及高压,将箔膜上的图案转写至塑胶产品的表面,是一种能够实现装饰图案与塑胶一体成型的技术。





·      IMR技术特点:

(1)精美的装饰图文、标识内藏,不受摩擦或化学腐蚀而消失;

(2)图文、标识及颜色设计可随时改变,而无需更换模具;

(3)三维立体形状产品的,印刷精度准确,误差±0.05mm;

(4)能提供图文、标识背透光性及高透光性的视窗效果;

(5)功能按键凸泡均匀、手感好,寿命可达100万次以上;

(6)三维变化,可增加设计者对产品设计的自由度;

(7)复合成型加工达到无缝效果。



2. IML

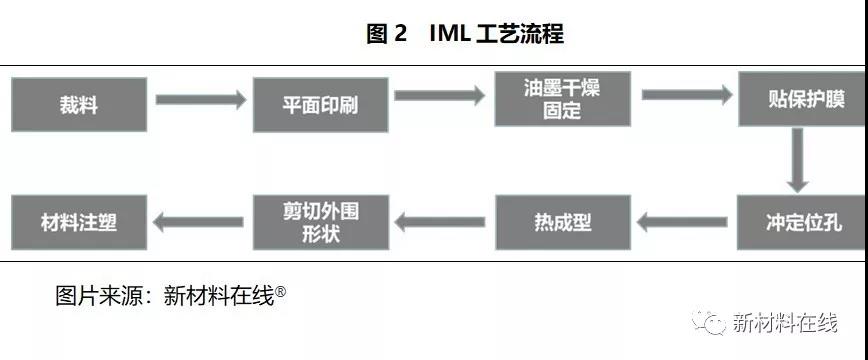

IML(IML全称为In Mold Labeling亦可称In Mold Film,IMF),此技术是在填充的同时,对塑料件表面进行印刷与装饰,来提高塑料制品的附加价值,及提升生产效率。



·      IML技术特点:

(1)文字、图案与颜色的改变,不需二次加工,或改变塑料即可达成,故可提高生产效益。

(2)如果将多层标贴施加到容器的整个外表面上,IML方法有助于提高阻隔性能,延长所装物品的储存寿命。

(3)因为带有静电,对产品不会产生污染。

(4)颜色多样性变化,可印刷4种以上不同颜色,以及高度彩色对比,且塑件产品可透光。



·      与IMR工艺对比:

(1)与IMR工艺相比,由于表面是一层硬化的透明薄膜,中间是印刷图案层,背面是塑胶层,油墨层夹在中间,可使产品防止表面乱花和耐摩擦,并可长期保持颜色不褪色。

(2)与IMR工艺相比,前期周期较长,且产品不良率较高。

(3)相对于IMR工艺产品而言,透过特殊处理的COATING薄膜的保护,可提供产品更优良的表面耐磨与耐化学特性。



3. IMT



IMTIMT是模内镶件注塑(IML:In-Mold Label)技术及模内转印(IMR:In-mold Roller)技术的综合并延伸而成的新工艺,它汇集了多种装饰工艺,采纳了IML在FILM制作的优点,吸取IMR注塑成模内转印的优势,结合数码印刷写真效果与传统丝网印刷工艺,使用IMT工艺适用性强,弥补了传统的外观装饰工艺局限性,满足产品外观装饰的高层次创新,IMT工艺分为传统IMT与新型IMT。




·      IMT 工艺特点:

(1)光学3D效果,色彩丰富美观,更具科技感,时尚感;

(2)3D防伪,千变万化的光束图案不可拷贝 ;

(3)复合材料结构,4H硬度更耐磨,防指纹处理 ;

(4)不用注塑,高压成型,轻巧贴合,量产可行性高 ;



·      与其它工艺对比:

(1) 彻底改善了IML的弊端,杜绝了产品在消费者使用过程中的分层破裂现象,提供可靠持久的产品性能。

(2) 相对于IML,装饰层从IML的115μm减到25μm 提高产品机械结构,体现产品超薄结构。



三、新型IMT工艺

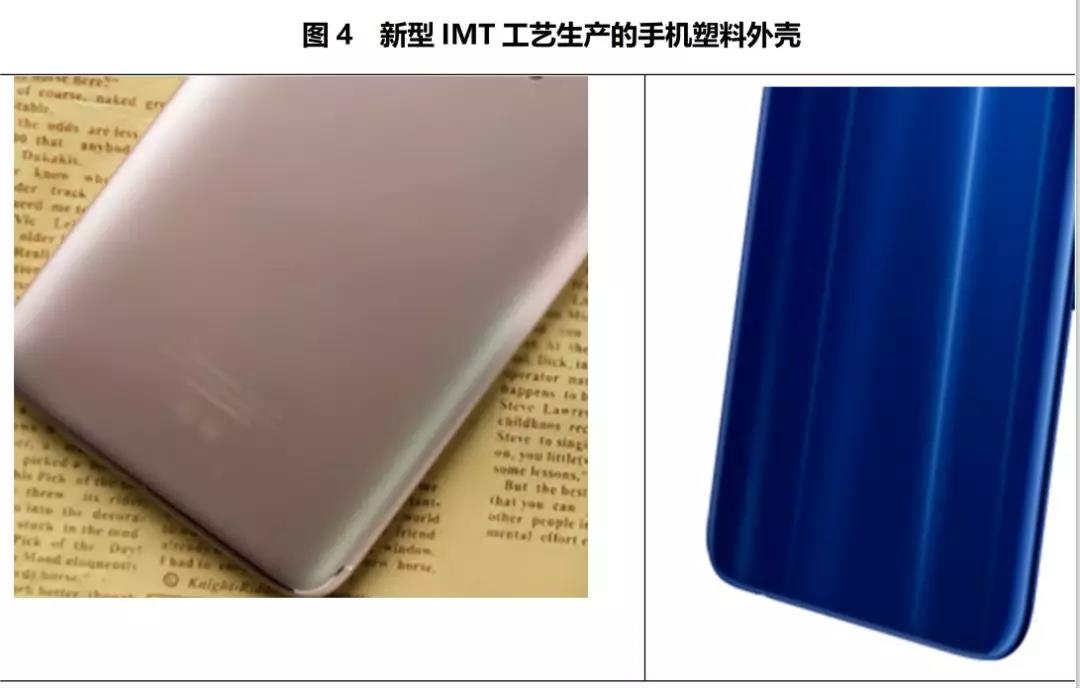

随着5G 时代即将到来,手机外壳材料从塑胶到金属又到非金属材质的轮回,塑料手机外壳因为成本低,受到中低端市场的青睐,新的IMT 工艺也让塑料手机外壳外观效果变得更加多样化,成为众多CMF 设计师的选择。



新IMT 工艺介绍:新IMT工艺结合目前最流行的3D 光学纹理+PVD 的装饰工法,与传统相比颜值更高,弧度更大,由新工艺的3D 光学纹理+PVD 基础上变成了双层3D 光学纹理+PVD。在塑胶+金属中框决定整个外壳材质价格的因素是金属CNC 加工量,而IMT 工艺同去年火热的高压复合板材相比,IMT 后盖不仅仅是作为一个装饰件,而能够起到部分结构件作用,减少中框加工工时。
