教程: 转换制作双色3D打印模型

文章作者:中国3D打印网 发布时间:2018-08-24 文章来源: 阅读次数:1238

文章导读:

近期,创想三维自主设计的单喷双色3D打印方案取得突破,经过严格的综合测试后,已应用在最近发布的CR-5S上,精度和可靠性非常出色。而在不久之后,创想三维还将会推出一款全新3D打印机,除了采用最新双色方案,另有诸多改进和创新,将会是创想三维2018年又一重磅新品。双色3D打印机使用的模型,与普通模型大同小异,但很多朋友可能还不熟悉,本期教程小编就分享下如何将普通模型转换成双色。


 近期,创想三维自主设计的单喷双色3D打印方案取得突破,经过严格的综合测试后,已应用在最近发布的CR-5S上,精度和可靠性非常出色。而在不久之后,创想三维还将会推出一款全新3D打印机,除了采用最新双色方案,另有诸多改进和创新,将会是创想三维2018年又一重磅新品。双色3D打印机使用的模型,与普通模型大同小异,但很多朋友可能还不熟悉,本期教程小编就分享下如何将普通模型转换成双色。


一、小锦囊:

1.借助magics软件。

2.本次教程主要教的是整体转零件、布尔运算

第一步:

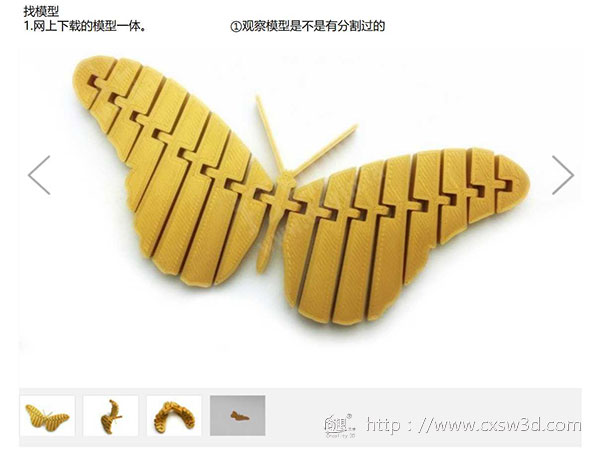

找模型

1.网上下载的模型一体。①观察模型是不是有分割过的


第二步:

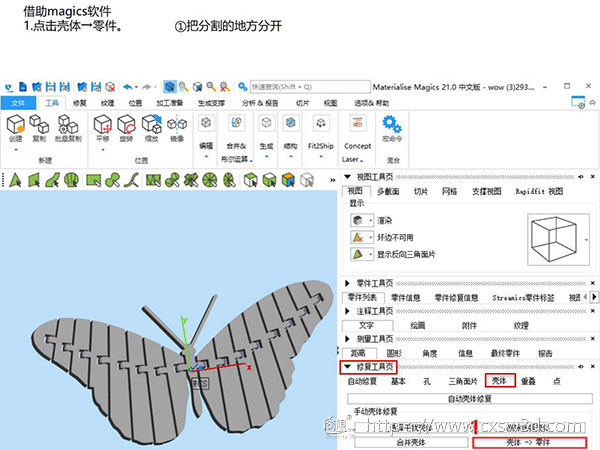

借助magics软件

1.点击壳体→零件。①把分割的地方分开


第三步:

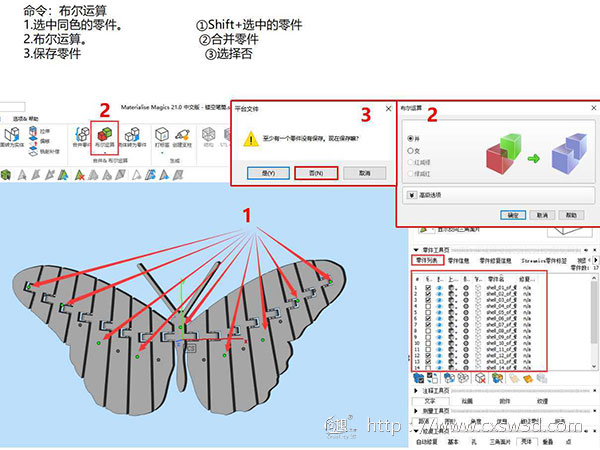

命令:布尔运算

1.选中同色的零件。①Shift+选中的零件

2.布尔运算。②合并零件

3.保存零件③选择否


第四步:

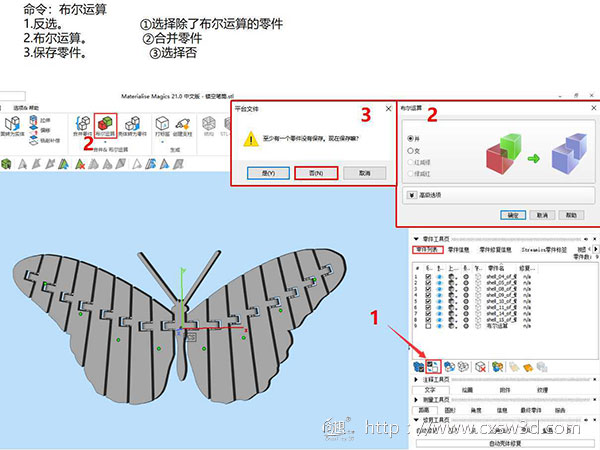

命令:布尔运算

1.反选。①选择除了布尔运算的零件

2.布尔运算。②合并零件

3.保存零件。③选择否


第五步:

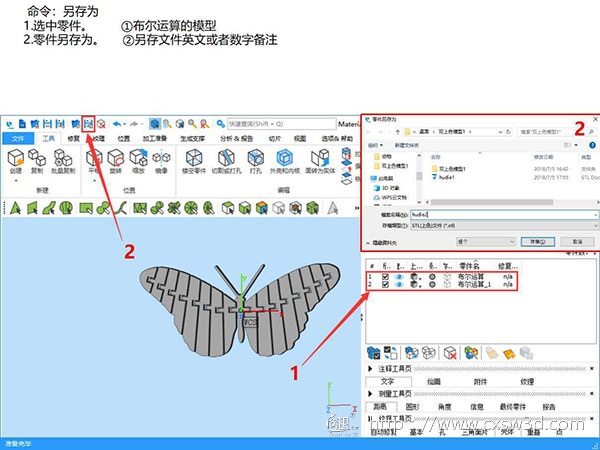

命令:另存为

1.选中零件。①布尔运算的模型

2.零件另存为。②另存文件英文或者数字备注


第六步

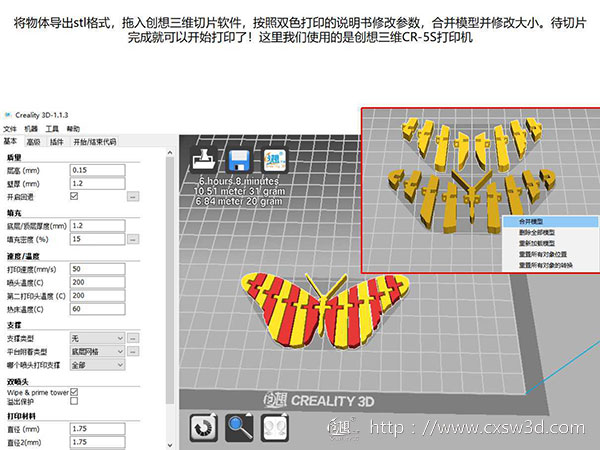

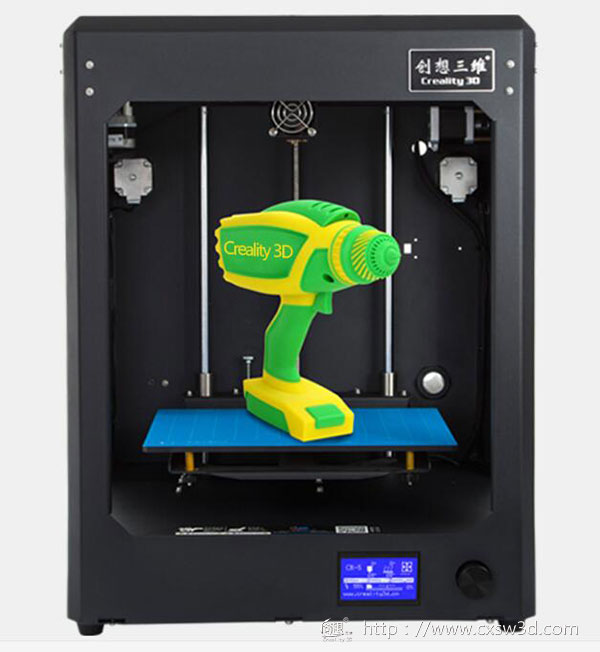

将物体导出stl格式,拖入创想三维切片软件,按照双色打印的说明书修改参数,合并模型并修改大小。待切片完成就可以开始打印了!这里我们使用的是创想三维CR-5S 3D打印机。
